Fabricación de Zapatas a Medida
(UT Wedges / Clusters)

En ENDITEC SA, como parte de nuestra solución integral para la inspección de tubos o como un servicio independiente, nos especializamos en el diseño y fabricación de zapatas (wedges o clusters) a medida. Estas piezas son la interfaz clave entre los transductores ultrasónicos y el material a inspeccionar.

Cada zapata es mecanizada con precisión para adaptarse a las especificaciones exactas de cada cliente (diámetro, espesor y material), garantizando que la inspección por ultrasonido sea fiable, repetible y cumpla con los estándares más exigentes como ASTM E213.

Zapata UT fabricada a medida sobre una probeta de calibración
Zapata ultrasónica de 5 canales fabricada a medida para la inspección de un tubo específico,
garantizando un acoplamiento y alineación perfectos.

Diseño y Función a la Medida

Cada zapata es diseñada para una única combinación de diámetro, espesor y material del tubo a inspeccionar. Utilizando software de diseño y maquinaria de precisión, mecanizamos los clusters en materiales acrílicos de alta calidad para alojar los transductores ultrasónicos. El diseño asegura:

  • Ángulo de Incidencia Correcto: Fundamental para la detección de discontinuidades longitudinales y transversales, según lo solicitado en normas como ASTM E213.
  • Acoplamiento Óptimo: La curvatura de la zapata coincide perfectamente con la del tubo, garantizando una transmisión de sonido eficiente.
  • Posicionamiento Preciso: Cada transductor se aloja en una posición calculada para una garantizar el angulo de incidencia adecuado.

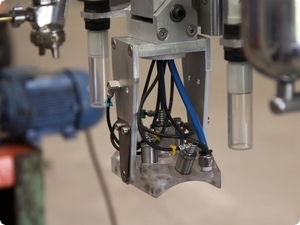

Cabezal de inspección con una zapata UT integrada
La zapata se integra perfectamente en el cabezal de inspección (multi-probe),
asegurando la posición exacta de cada transductor durante el barrido.

Nuestro Proceso y Capacidades

Nuestro proceso es simple y colaborativo: el cliente nos proporciona las especificaciones del tubo, y nuestro equipo de ingeniería se encarga del diseño y la fabricación, entregando una solución "llave en mano" lista para ser utilizada.

  • Diámetros: Desde 21 mm hasta 355 mm.
  • Espesores: Desde 2 mm hasta 25 mm.

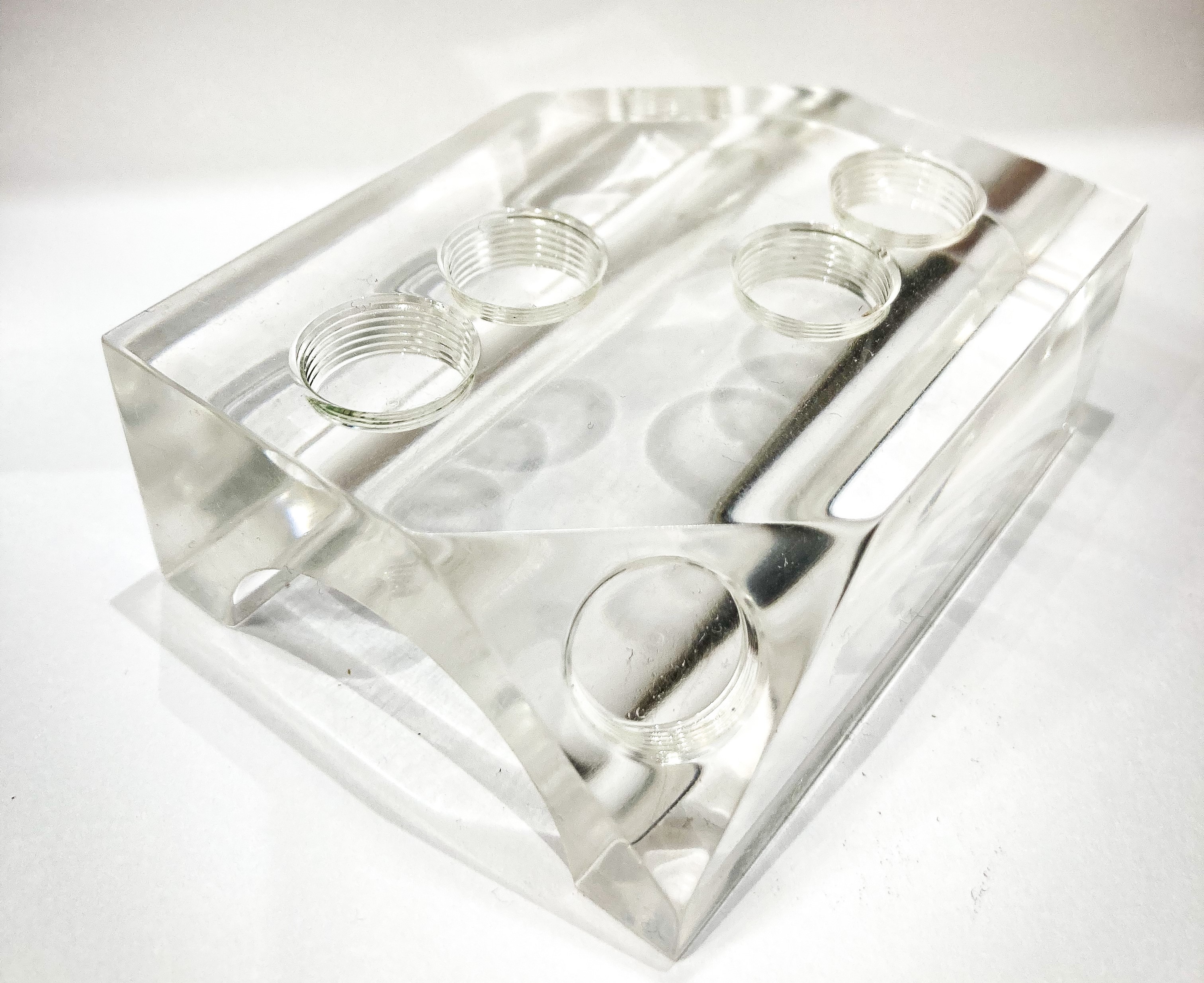

Zapata UT de acrílico mecanizada con precisión
Producto final: una zapata mecanizada con precisión, lista para alojar los
transductores y ser puesta en servicio en un sistema de inspección automatizada.

Confíe en la experiencia de ENDITEC para desarrollar las zapatas a medida que su sistema de inspección necesita. Garantizamos un diseño robusto y una fabricación de precisión para asegurar la máxima fiabilidad en sus ensayos no destructivos.
